Comment remplacer un roulement à billes sans l’endommager : outils et étapes clés

Casser un roulement neuf à 80 ou 150 € en voulant l’installer au marteau, ça arrive plus souvent qu’on ne le pense en atelier. Ce coup mal placé, cette force mal répartie, et c’est toute l’intervention qui vire au cauchemar : bagues déformées, chemins de roulement rayés, pièce irrécupérable. Le remplacement d’un roulement à billes ne repose pas sur la force brute ou l’improvisation d’outils de fortune. Il obéit à quatre principes non négociables : propreté absolue de la zone de travail, alignement maîtrisé pendant l’emmanchement, force progressive uniformément répartie, et température strictement contrôlée en cas de montage à chaud.

Investir dans l’outil adapté — extracteur hydraulique, douilles d’emmanchement, pyromètre infrarouge — coûte objectivement moins cher que de remplacer deux ou trois roulements neufs cassés lors du montage par manque de méthode. Cet article détaille la technique terrain pour réussir l’intervention sans gaspillage de matériel ni perte de temps, avec des seuils mesurables et des critères de décision clairs adaptés aux configurations courantes rencontrées en atelier.

Quels sont les signes qui imposent le remplacement d’un roulement à billes ?

Avant de te lancer dans le démontage, il faut valider que le remplacement est réellement nécessaire. Intervenir prématurément coûte cher en pièces et en temps, mais attendre trop longtemps augmente le risque de casse brutale et de dommages collatéraux sur les pièces adjacentes. Trois signes critiques imposent le remplacement immédiat d’un roulement à billes.

Le bruit anormal persistant constitue le premier indicateur fiable : sifflement aigu, grondement continu ou claquement régulier qui s’amplifie avec la vitesse de rotation. Un léger ronronnement peut rester acceptable sur un roulement ancien en fonctionnement normal, mais un grondement audible même moteur éteint ou qui s’intensifie en virage signale une défaillance imminente. Le jeu axial ou radial excessif, détectable manuellement en saisissant l’arbre et en tentant un mouvement de va-et-vient, révèle une usure avancée des chemins de roulement ou des billes. Enfin, l’échauffement localisé anormal au toucher ou mesuré au pyromètre infrarouge — significativement supérieur à la température des pièces adjacentes — traduit une friction anormale par défaut de lubrification, contamination ou serrage excessif.

Pour qualifier le diagnostic, effectue ces tests simples directement en atelier : fais tourner l’arbre à la main, la rotation doit rester fluide sans à-coup ni point dur. Mesure le jeu axial et radial avec un pied à coulisse ou même au toucher si l’écart est important. Sur un roulement de roue avant de véhicule léger monté sur cric, un mouvement de va-et-vient détectable à la main sur la roue révèle immédiatement un jeu excessif nécessitant remplacement.

Les traces visuelles complètent ce diagnostic : présence de limaille métallique autour du roulement, fuite ou dégradation visible des joints d’étanchéité, coloration anormale bleutée de la bague révélant une surchauffe passée. Ces signes confirment la défaillance mais ne suffisent pas seuls à justifier l’intervention sans les trois critères principaux.

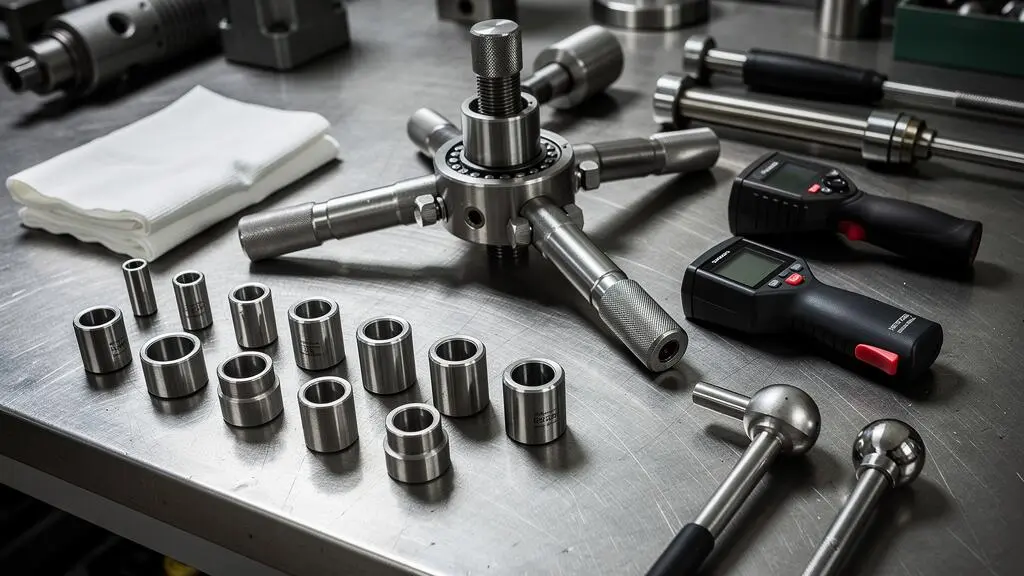

Les outils indispensables pour un remplacement sans casse

L’incertitude sur l’équipement minimal requis pousse souvent à improviser avec un marteau et un tube, tentative qui finit statistiquement par casser le roulement neuf ou endommager le logement. Pour éviter ce gaspillage coûteux, il faut hiérarchiser les outils par criticité selon le type de montage rencontré.

Les extracteurs de roulement se déclinent en trois types principaux, chacun adapté à une configuration précise. L’extracteur hydraulique génère une force progressive contrôlée, idéal pour les emmanchements très serrés ou les logements borgnes inaccessibles par l’arrière. L’extracteur à griffes, plus abordable, convient aux arbres épaulés accessibles avec appui obligatoire sur la bague intérieure uniquement. L’extracteur à inertie fonctionne par choc calibré, utile pour les roulements grippés mais nécessite une maîtrise précise pour éviter l’endommagement du logement. En termes budgétaires, un extracteur à griffes de qualité démarre autour de 30-50 €, un extracteur hydraulique d’atelier oscille entre 150 et 400 € selon capacité, tandis qu’un extracteur à inertie se situe vers 80-150 €. À titre de comparaison, un roulement à billes standard de diamètre 20-50 mm coûte entre 15 et 80 € pièce selon spécifications, ce qui rend l’investissement dans un extracteur adapté rapidement rentabilisé dès la deuxième ou troisième intervention.

Les tubes d’appui ou douilles d’emmanchement de diamètre adapté constituent un équipement absolument indispensable. Leur rôle : répartir la force d’emmanchement uniformément sur toute la circonférence de la bague concernée, jamais directement sur les billes ou la cage qui se déformeraient instantanément. Pour un roulement 6204 de diamètre extérieur 47 mm monté par la bague extérieure, utilise un tube PVC rigide ou acier de diamètre intérieur 48 mm appuyant uniquement sur cette bague, sans contact avec la bague intérieure.

Le matériel de nettoyage et de protection comprend du dégraissant adapté aux pièces mécaniques, des chiffons non pelucheux pour éviter toute contamination, et les équipements de protection individuelle (EPI) conformes aux recommandations de l’INRS : lunettes de protection contre les projections lors de l’extraction ou de l’emmanchement, gants de protection mécanique, chaussures de sécurité si manipulation de pièces lourdes.

Les outils de mesure garantissent le respect des seuils critiques. Un pied à coulisse permet de vérifier les dimensions du logement et de l’arbre avant montage, détecter une déformation éventuelle. Le pyromètre infrarouge devient indispensable dès qu’un emmanchement à chaud est prévu, pour contrôler que la température ne dépasse jamais le seuil critique de 120°C au-delà duquel le traitement thermique de l’acier se dégrade irréversiblement.

Parmi les outils complémentaires selon configuration : un marteau à embout plastique ou cuivre pour ajustements fins sans risque de déformation (jamais un marteau acier en contact direct), une presse d’atelier si disponible pour emmanchement parfaitement contrôlé en force et alignement.

Préparation de la zone de travail et sécurité

La réussite du remplacement se joue avant même de toucher le roulement. Une contamination par poussière, limaille ou graisse inadaptée divise littéralement la durée de vie du roulement neuf, même si le montage mécanique semble techniquement correct. Selon un support pédagogique SNR diffusé par l’ENIB, un corps étranger entraîne une détérioration rapide du roulement par usure abrasive accélérée des chemins de roulement.

Commence par nettoyer intégralement la zone d’intervention : établi, outils, logement et arbre doivent être exempts de toute trace de limaille, poussière, ancienne graisse dégradée. Prépare une surface de travail dédiée propre où poser le roulement neuf encore dans son emballage protecteur, à n’ouvrir qu’au dernier moment avant montage.

Les équipements de protection individuelle ne sont pas optionnels. Les recommandations de l’INRS sur la sécurité des machines imposent le port de lunettes de protection contre les projections métalliques lors de l’extraction ou de l’emmanchement, de gants de protection mécanique pour manipulation des pièces et outils, et de chaussures de sécurité dès que des pièces lourdes sont manipulées. Ces EPI préviennent les blessures par projection, écrasement ou contact avec des arêtes coupantes.

Organise tous les outils et pièces avant de démarrer : extracteur, douilles d’emmanchement, dégraissant, chiffons propres, pyromètre si emmanchement à chaud prévu, pied à coulisse. Cette disposition à portée de main évite la recherche précipitée en cours d’opération qui multiplie les risques de contamination ou de fausse manipulation.

Si tu utilises un dégraissant ou un solvant, assure une ventilation adéquate de l’atelier et respecte scrupuleusement les consignes du fabricant concernant les précautions d’emploi et le stockage.

Étape 1 : dépose du roulement usagé sans déformer le logement

L’extraction du roulement usagé conditionne directement la qualité du montage suivant. Un logement ou un arbre déformé pendant la dépose compromet définitivement le fonctionnement du roulement neuf, même si celui-ci est parfaitement installé ensuite.

Le principe absolu : l’extracteur doit prendre appui exclusivement sur la bague concernée par l’emmanchement, jamais sur les billes ni sur la cage. Si le roulement est emmanché sur l’arbre par sa bague intérieure, l’extracteur s’appuie uniquement sur cette bague intérieure. Si le roulement est emmanché dans le logement par sa bague extérieure, l’appui se fait sur la bague extérieure. Selon le support pédagogique SNR, l’effort de démontage ne doit jamais être transmis par les corps roulants, ce qui aurait pour effet de créer des empreintes sur les chemins de roulement et d’endommager le logement ou l’arbre.

Contrôle systématiquement le parallélisme de l’extracteur à chaque tour de vis de serrage. L’extraction doit progresser uniformément sur toute la circonférence pour éviter le coincement, la déformation du roulement pendant la dépose, ou pire, la casse de l’extracteur lui-même sous contrainte excessive.

Avant toute tentative d’extraction, repère et nettoie la zone pour identifier précisément le type de montage : présence d’un épaulement d’arrêt, d’un circlip de maintien, logement borgne sans accès par l’arrière. Cette reconnaissance préalable détermine la technique d’extraction adaptée. Pour un logement borgne inaccessible, privilégie un extracteur interne à expansion avec appui sur la bague extérieure. Pour un arbre épaulé accessible, un extracteur à griffes standard avec appui sur la bague intérieure suffit. Pour un emmanchement très serré, l’extracteur hydraulique reste la solution la plus sûre.

Après dépose complète du roulement usagé, effectue une vérification systématique du logement et de l’arbre : inspection visuelle et tactile pour détecter toute trace de rayure, déformation, résidus de corrosion ou marques de fretting (usure par micro-mouvements). Nettoie soigneusement ces surfaces au dégraissant et chiffon non pelucheux avant de monter le roulement neuf. Cette étape, systématiquement oubliée dans les tutoriels concurrents, garantit pourtant que le roulement neuf fonctionnera dans des conditions optimales et atteindra sa durée de vie théorique.

Comment monter le nouveau roulement sans l’endommager ?

Le montage du roulement neuf cristallise toutes les craintes légitimes : un coup mal placé, une force excessive, un alignement approximatif, et c’est la casse immédiate d’une pièce coûteuse. La technique fiable repose sur quatre principes de non-endommagement à respecter simultanément.

Principe 1 : Propreté absolue du logement et de l’arbre. Aucune trace de limaille, poussière, ancienne graisse dégradée ne doit subsister. Ouvre l’emballage protecteur du roulement neuf uniquement au dernier moment, manipule-le avec des mains propres ou des gants propres. Toute contamination introduite à ce stade réduit drastiquement la durée de vie par usure abrasive accélérée.

Principe 2 : Alignement parfait du roulement pendant l’emmanchement. Le roulement doit rester perpendiculaire à l’arbre ou strictement parallèle au fond du logement durant toute la progression de l’emmanchement. Vérifie visuellement et tactilement cet alignement après chaque coup ou chaque tour de vis si tu utilises une presse. Dès qu’un début de désalignement apparaît, corrige immédiatement avant de poursuivre, sinon le coincement et la déformation deviennent inévitables.

Principe 3 : Force progressive uniformément répartie sur la circonférence de la bague concernée. Utilise impérativement un tube d’appui ou une douille de diamètre adapté pour transmettre la force sur toute la circonférence de la bague à emmancher, jamais en appui direct sur l’autre bague, encore moins sur les billes ou la cage. Frapper directement sur une bague extérieure avec un marteau concentre ponctuellement la force et déforme instantanément les chemins de roulement, rendant le roulement inutilisable même s’il tourne encore apparemment.

Principe 4 : Température strictement contrôlée en cas d’emmanchement à chaud. L’emmanchement à chaud exploite la dilatation thermique de la bague intérieure chauffée pour faciliter son montage sur l’arbre froid, puis le serrage s’opère naturellement au refroidissement. Selon la documentation technique NTN-SNR sur le chauffage des roulements, la température maximale de chauffe recommandée est généralement de 120°C. Ce seuil, conforme à la norme ISO 76, ne doit jamais être dépassé sous peine de dégrader irréversiblement le traitement thermique de l’acier et de perdre la dureté superficielle indispensable à la durée de vie du roulement. Cette dégradation reste invisible à court terme — le montage semble visuellement réussi — mais provoque une réduction catastrophique de la durée de vie à moyen terme. Mesure impérativement la température au pyromètre infrarouge, jamais « au jugé ».

Pendant l’emmanchement, contrôle l’alignement en vérifiant que l’écart entre la bague et l’épaulement d’arrêt reste identique sur toute la circonférence. Utilise un pied à coulisse pour mesurer cet écart à plusieurs points, ou effectue un contrôle visuel si l’épaulement est franc et bien visible.

Après montage complet, effectue systématiquement un contrôle final de la qualité d’installation. Le roulement doit tourner librement à la main sans point dur, sans à-coup, sans bruit anormal. La présence d’un léger jeu axial reste normale selon le type de roulement (roulement à contact oblique, roulement à rouleaux coniques). Si tu détectes une résistance anormale, un blocage ou un bruit, démonte immédiatement pour identifier la cause : défaut d’alignement, contamination introduite pendant le montage, déformation d’une bague.

Quelles erreurs éviter lors du remplacement ?

Certaines erreurs récurrentes cassent systématiquement les roulements neufs ou compromettent leur durée de vie de façon invisible à court terme. Lier chaque erreur à sa conséquence mécanique précise renforce la compréhension et la mémorisation bien plus efficacement qu’une liste générique d’interdictions.

Frapper directement sur une bague avec un marteau sans tube d’appui constitue l’erreur la plus fréquente et la plus destructrice. La force ponctuelle concentrée sur une zone réduite de la bague déforme instantanément les chemins de roulement par dépassement local de la limite élastique de l’acier. Résultat : le roulement devient inutilisable même s’il tourne encore apparemment, car les déformations microscopiques génèrent des concentrations de contrainte qui accélèrent l’usure et provoquent une défaillance rapide en service.

La contamination du roulement pendant la manipulation — ouverture prématurée de l’emballage protecteur, manipulation avec des mains sales ou des gants souillés, montage dans un logement insuffisamment nettoyé contenant limaille ou poussière — introduit des particules abrasives dans la graisse de lubrification. Ces particules s’incrustent entre les billes et les chemins de roulement, provoquent une usure abrasive accélérée et réduisent la durée de vie de plusieurs milliers d’heures à quelques centaines d’heures seulement, même si le montage mécanique reste techniquement correct.

La surchauffe au-delà de 120°C lors d’un emmanchement à chaud dégrade irréversiblement le traitement thermique de l’acier : perte de dureté superficielle par modification de la structure métallurgique (revenu excessif des zones trempées). Cette erreur est particulièrement vicieuse car la conséquence reste invisible immédiatement — le montage semble visuellement réussi, le roulement tourne normalement — mais la durée de vie se trouve fortement réduite par usure prématurée accélérée des chemins de roulement devenus trop tendres.

L’absence de contrôle final après montage — rotation libre, vérification du jeu, écoute d’éventuels bruits anormaux — conduit à une mise en service sans validation que le roulement fonctionne correctement. Un défaut d’alignement, une contamination ou une déformation non détectés à ce stade provoquent une défaillance rapide non anticipée, parfois avec casse brutale et dommages collatéraux sur les pièces adjacentes coûteuses.

Le mauvais choix d’extracteur lors de la dépose, notamment un appui sur les billes au lieu de la bague concernée, génère des rayures et déformations du logement ou de l’arbre qui compromettent définitivement le montage du roulement neuf. Même parfaitement installé, ce dernier ne pourra jamais fonctionner correctement dans un logement déformé ou sur un arbre rayé.

Scénario d’erreur composite fréquemment observé en atelier sous pression : le mécanicien frappe directement sur la bague extérieure du roulement neuf avec un marteau acier pour accélérer l’emmanchement, provoque une déformation immédiate des chemins de roulement, rend le roulement inutilisable, perd 80 à 150 € de pièce neuve et doit investir du temps supplémentaire pour recommander et attendre la livraison. Coût total : bien supérieur à l’investissement initial dans une douille d’emmanchement adaptée à 15-30 €.

Questions fréquentes sur le remplacement de roulements à billes

Maîtriser le remplacement pour gagner en autonomie

Remplacer un roulement à billes sans le casser repose sur une méthode reproductible, pas sur l’improvisation ni sur la force brute. Les quatre principes de non-endommagement — propreté absolue, alignement maîtrisé, force progressive uniformément répartie, température strictement contrôlée en cas d’emmanchement à chaud — constituent le socle technique minimal pour réussir l’intervention. Investir dans l’extracteur adapté à tes configurations de montage habituelles et dans les douilles d’emmanchement correctes coûte objectivement moins cher que de remplacer deux ou trois roulements neufs cassés lors du montage par des coups mal placés.

Cette maîtrise technique te permet de reprendre en interne des interventions actuellement sous-traitées, d’élargir ton offre de service clientèle, et surtout de gagner en crédibilité professionnelle en finissant proprement les réparations sans reprises coûteuses. Le respect du seuil critique de 120°C maximum en emmanchement à chaud, mesuré au pyromètre et non « au jugé », préserve la durée de vie du roulement même si la conséquence d’un dépassement reste invisible à court terme.
